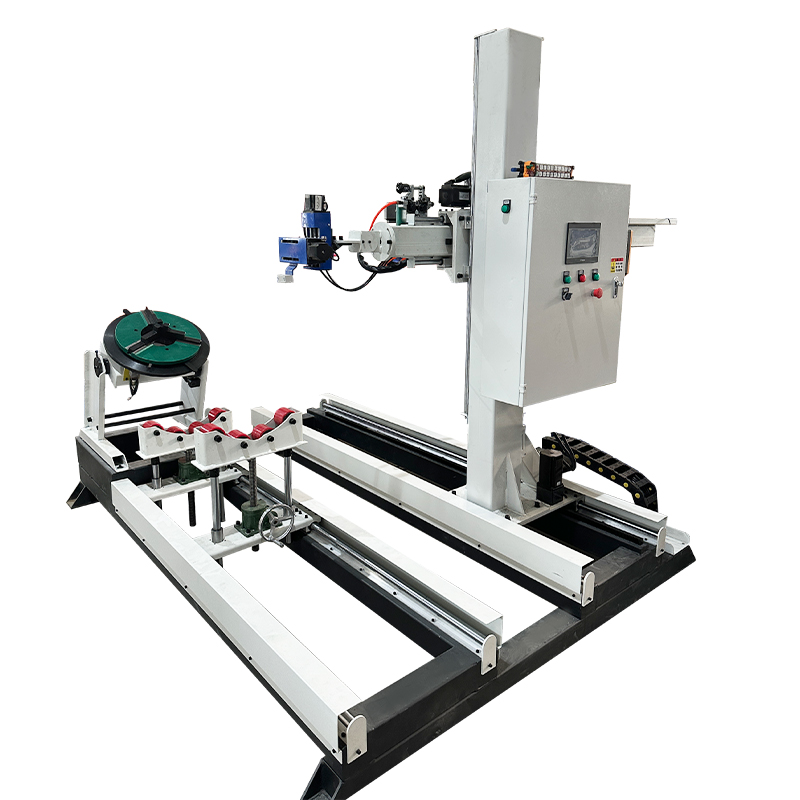

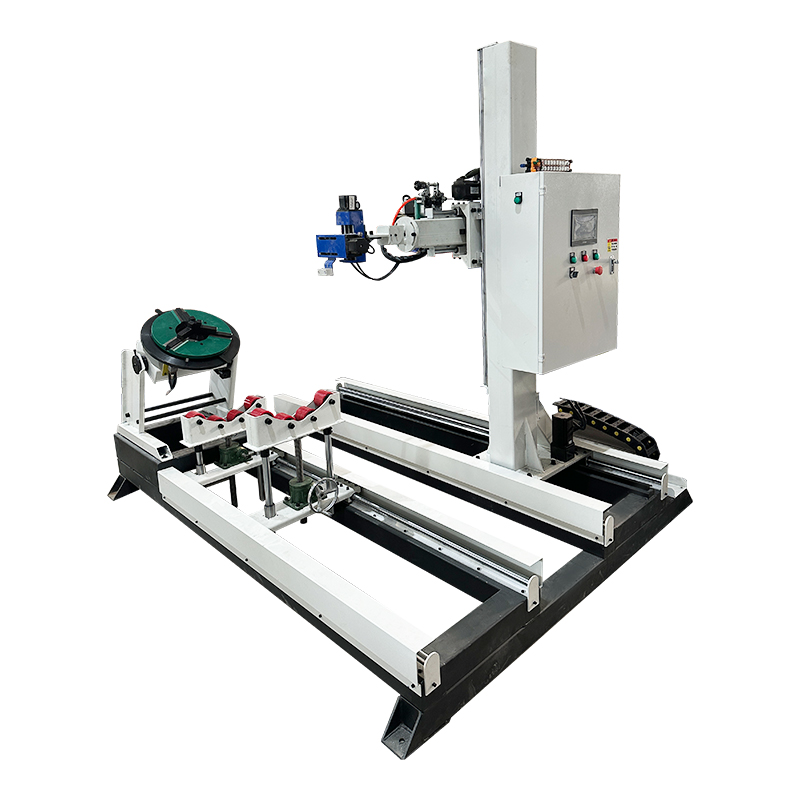

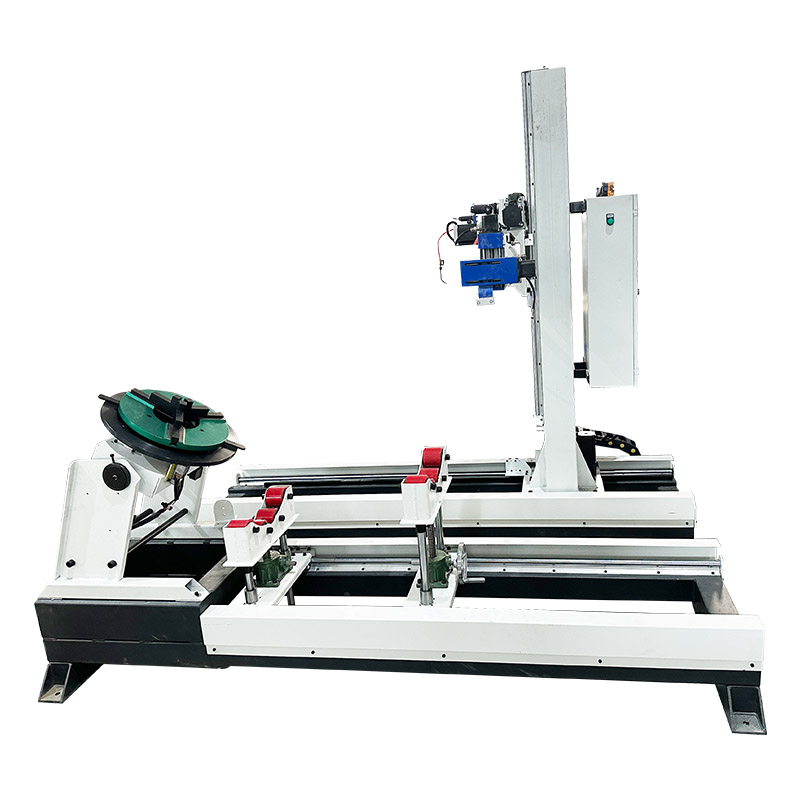

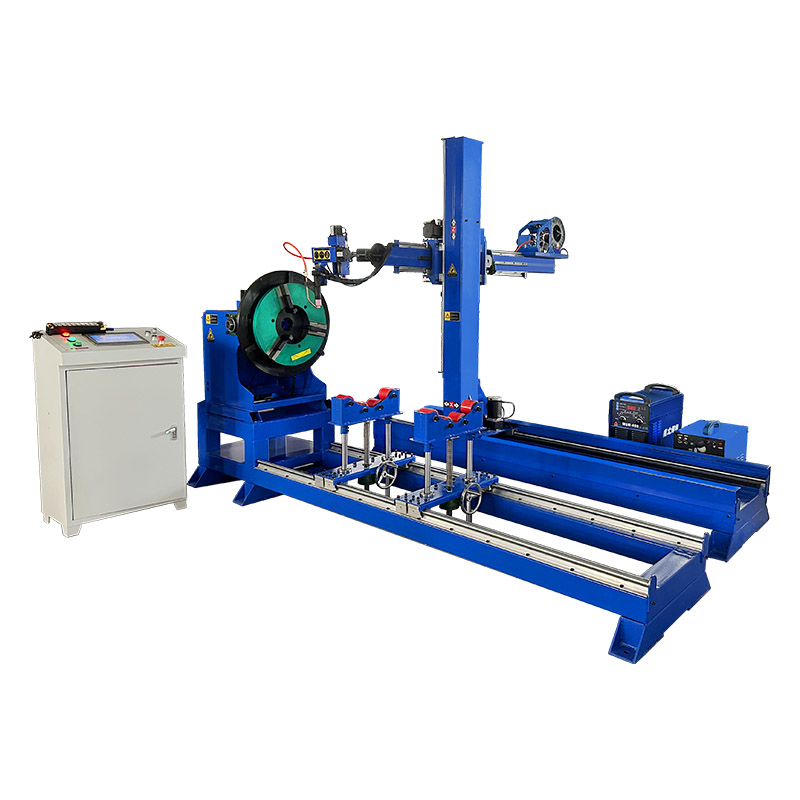

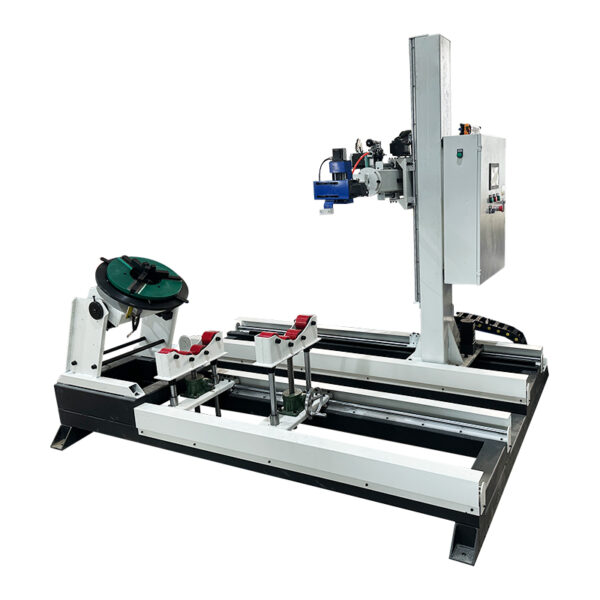

Soldador automático de árgon/TIG ZDH-1*1*2 com operador

氩弧自动焊1*1*2

Soldadura automática TIG

Máquina de soldadura por arco de árgon automática com manipulador

A máquina de soldadura automática por arco de árgon com manipulador é um equipamento de soldadura avançado que combina as vantagens da tecnologia de soldadura automática por arco de árgon e a flexibilidade de um manipulador.

Princípio de funcionamento

A peça de soldadura por arco de árgon funciona utilizando um elétrodo de tungsténio para gerar um arco entre o elétrodo e a peça de trabalho num ambiente protegido por árgon. O calor do arco funde o metal de base e o fio de enchimento (se utilizado), formando um banho de soldadura. O manipulador, por outro lado, está programado para controlar o movimento da tocha de soldadura com elevada precisão. Pode seguir trajectórias pré - definidas, ajustar a velocidade de soldadura e manter a distância adequada entre a tocha e a peça de trabalho. Isto garante soldaduras consistentes e de alta qualidade durante todo o processo de soldadura.

A soldadura automática por arco de árgon do tipo cruzado produzido pela nossa empresa pode ser instalada com a máquina de soldar C02 para obter uma utilização dupla.

A estrutura está dividida em três partes: a parte da pistola de soldadura do operador de soldadura, a parte do posicionador que acciona a rotação da peça de trabalho e o controlo elétrico geral.

Pode soldar flanges de aço inoxidável/carbono Soldadura em ângulo, soldadura de topo de tubos, costura em anel e costura reta de cilindros.

Máquina de soldadura por arco de árgon Otai-Matsushita standard, incluindo ligação de soldadura, ajuste automático de altura do arco de árgon, máquina de alimentação de fio CNC, posicionador de tipo de calha, suporte, dedal de arranque, máquina de andar, controlo remoto sem fios, armário de controlo de piso PLC, etc

Toda a garantia da máquina durante um ano, instalação e colocação em funcionamento porta-a-porta gratuitas, pessoal de formação.

Suporte à personalização.

Número do modelo		ZDH-1*1*2
Parâmetros do posicionador		Parâmetro do manipulador
Carga horizontal	600KG	Curso para cima e para baixo	1000mm
Diâmetro de aperto	30-650mm	Acidente vascular cerebral antero-posterior	1000mm
Ângulo de rotação	0-90°	Deslocação em linha reta à esquerda e à direita	2000mm
Curso do cabeçote móvel	150/2000mm	Curso de pressão do arco oscilante	80/80mm

产品细节

Detalhes do produto

产品解析

Análise do produto

1	Estojo de mão sem fios	7	Dispositivo de alimentação de arame	13	Máquina de soldadura por arco de árgon
2	Armário de controlo	8	Tocha de soldadura de arco de árgon arrefecida a água	14	Depósito de água de refrigeração
3	Posicionador de soldadura	9	Ajuste do ângulo da tocha de soldadura	15	Motor de translação
4	mandril	10	Colunas superiores e inferiores	16	Base de marcha
5	Oscilador de soldadura	11	Alimentador de fio CNC	17	Base do posicionador
6	O arco de árgon aumenta automaticamente	12	Viga de vante e de ré	18	Suporte de ajuste da altura do escorrega

现场实拍

Filmagem em direto
